Les Tubes de Puissance

Voici une petite sélection de quelques lampes qui "passent des watts".

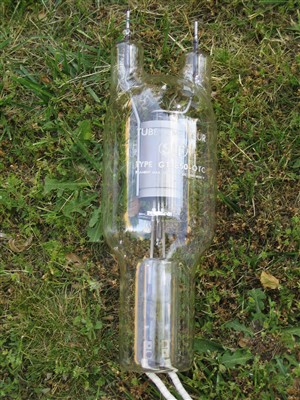

Une "SIF" GT 850 OTC, petite triode dont la longueur totale est tout de même de 42 cm.

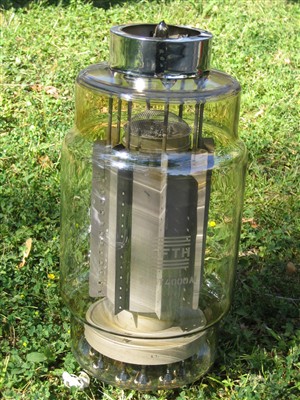

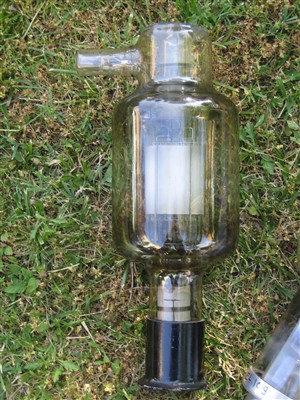

Maintenant, une CFTH référence TH5T4000A1 pas mal non plus, a priori une pentode avec une anode de 20 cm sur 10 de diamètre!

GENERAL CHARACTERISTICS

Electrical
Type of cathode..............................................................Thoriated tungsten
Heating............................................................................Direct - dc or single-phase ac
Filament voltage.............................................................17.5 V +- 2%
Filament current, approximate......................................310 A
Filament surge current, maximum................................1000 A
Interelectrode capacitances, approximate :
- cathode-grid.................................................................230 pF
- grid-anode....................................................................100 pF
-anode-cathode..............................................................2 pF
Amplification factor (average).......................................80
Transconductance (anode current : 5A).......................140 mA/V

AMPLIFICATEUR BF PUSH PULL CLAUSE B 2XTH504

Maximum Ratings (values for one tube)
Anode voltage.................................................................15.0 kVdc
Peak cathode current.....................................................180 A
Anode direct current.......................................................40 A
Anode dissipation (1)....................................................150 kW
Grid dissipation..............................................................4.0 kW

Typical Operation (values for two tubes in push-pull)
Anode voltage...............................11.................12.................kVdc
Grid bias voltage.......................-140..............-150...................Vdc
Peak AF grid-to-grid voltage....880.............1040......................V
Zero-signal anode current.............1....................1......................A
Anode direct current....................30..................38......................A
Grid direct current, approx.........6.5....................8......................A
Output power, approx.(2)..........220................320....................kW

(1) This power corresponds to the maximum dissipation in case of permanent anode overloading. This value must not be used to determine input and output powers.
(2) Without taking circuit losses into account.

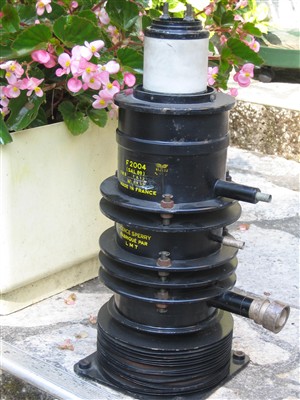

Ici, un Klystron, lampe qui utilise son espace interne comme cavité résonnante. Le corps du tube est donc en métal, c'est plus souple que le verre, et on "accorde" le tube en jouat sur les boulons de serrage que l'on voit. On remarquera le radiateur à ailettes en bas. Les tuyaux sont les coax. d'entrée/sortie du signal. Le chauffage est tout en haut : usage balises pour l'aéronautique.

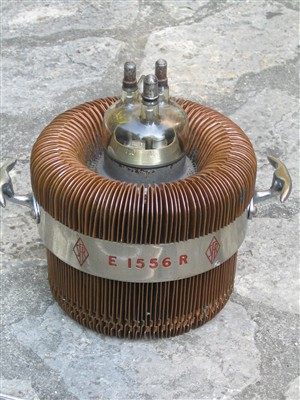

On continue avec un retour dans le passé, une SFR E1556, 17 kg. Tout de même, en partie grâce au radiateur à ailettes de cuivre pour un refroidissement par air forcé.
Voici maintenant ce qui devrait être l'étage de sortie de feu, l'émetteur de SUD RADIO au Col d'Envalira (Principat de Andorra). Cet émetteur émettait en P.O. dans les 800 kHz avec 300 kW...

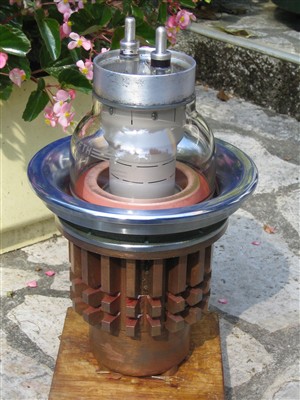

Cette "petite" tétrode TH477 (200A de chauffage sous 7,2 volts et 60 kW sur la plaque...) devait servir de modulatrice. Elle attaquait deux grosses TH504 dont je n'ai pas les caractéristiques, mais manifestement elle font chacunes dans les 60 kg.
Dans mon souvenir, elles étaient montées en parallèle, donnant chacune 150 kW.

Le refroidissement était assuré par une piscine... Les selfs constituées par du tube de cuivre refroidi aussi par eau... Si vous avez des infos, des photos, etc...n'hésitez pas à me les communiquer...

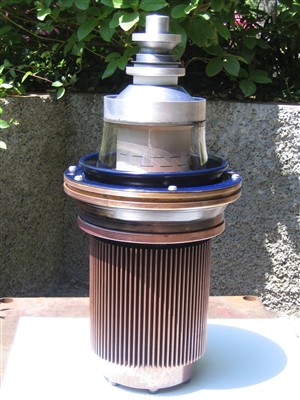

Dans un autre genre mais toujours dans les lampes qui "bastonnent", voici une belle Thomson TH6090.

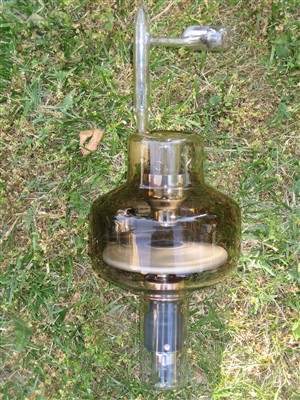

Curiosités : Pour générer les rayons X, on utilise un tube qui crache ses électrons accélérés par des tensions colossales, 150 à 200 kV. Pour absorber la puissance à l'impact, on utilise une anode très massive que l'on fait tourner. Dans le tube, il y a un disque relié à un rotor de moteur. A l'extérieur, on place les bobines, le stator, pour entrainer l'ensemble. Le disque, c'est l'anode. On voit sur le côté gauche de la photo, la source d'électrons, la cathode.

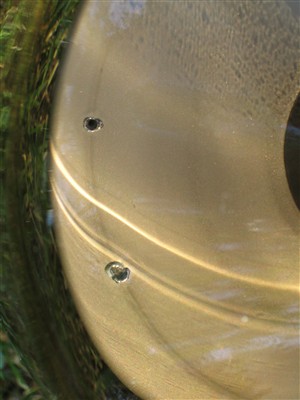

Le reste de la tripaille que l'on voit vers le haut est une sorte de GETTEM qui peut être activé électriquement pour parfaire le vide - 200 kV, tu penses! Et si le moteur tombe en panne ? Et bien les électrons font leur trou. Voir photo de détail.

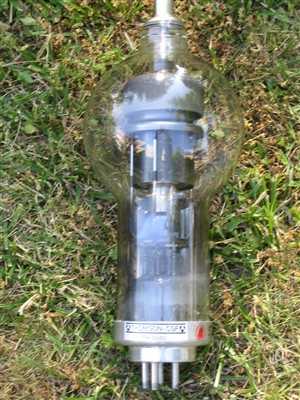

Pour régler la puissance, la dureté des rayons X, le praticien joue sur la tension d'accélération... Il a un réglage, en général en 100 et 180 kV. Le composant qui s'occupe de ça, c'est une bête triode... Sympa, non ?
